活性炭負載鐵催化木糖向糠醛的轉(zhuǎn)化，糠醛是一種重要的基于生物質(zhì)的化學品，具有許多應用。能被廣泛地直接用作溶劑，化學品和生物聚合物，其中有許多是用于替代石化衍生的類似物，是一種很有價值的化學品。

　　每年糠醛產(chǎn)量大約30萬噸，它是由戊糖(主要是木糖)脫水形成的，戊糖可以通過不同的農(nóng)業(yè)殘留物(玉米秸稈，小麥秸稈，甘蔗渣，稻殼，燕麥殼)或林業(yè)廢料(樺木或楊木屑)水解來獲得。當前的工業(yè)方法使用無機酸，如硫酸，磷酸或鹽酸作為催化劑，只能產(chǎn)出50%糠醛。出現(xiàn)的問題有相對較低的產(chǎn)率，較高的能耗以及與酸性工藝廢料有關的環(huán)境問題。以活性炭為載體的催化劑具有吸附力，因為僅限于是具有高表面積和良好熱穩(wěn)定性的低成本材料，并且易于用官能團進行改性。含有雜原子(例如氧)的活性炭表面基團可以充當金屬顆粒的固定位點，并產(chǎn)生較高的金屬分散度。除了金屬的路易斯酸度外，多樣化的表面還可以實現(xiàn)布朗斯臺德酸度，這可以進一步促進木糖轉(zhuǎn)化為糠醛。

　　活性炭催化劑的制備與表征

　　活性炭載體由水解木質(zhì)素制備，為了用鐵對活性炭進行改性，通過在活性炭載體上進行初期濕潤浸漬，添加了金屬鹽，目的是使鐵中的目標濃度達到目標。最后，將活性炭催化劑在氮氣中連續(xù)沖洗制成成品。使用掃描電子顯微鏡(SEM)和掃描透射電子顯微鏡(STEM)觀察物理活化的載體活性炭和催化劑活性炭的形態(tài)。SEM圖像清楚地顯示了活性炭表面上的顆粒，而普通活性炭不包含任何可見顆粒。載體和兩種催化劑在SEM和STEM中均顯示出非常多孔的結構。

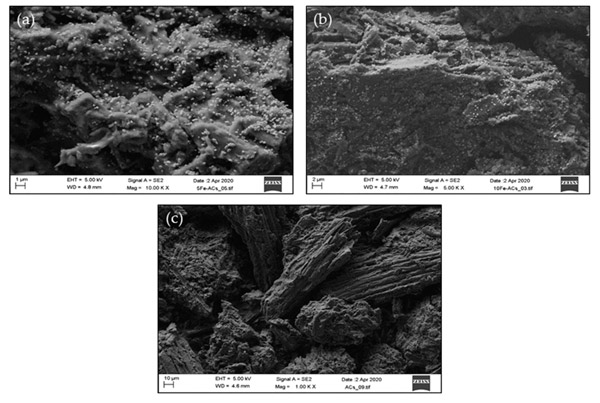

　　圖1：幾種活性炭的掃描電子顯微鏡(SEM)圖像。

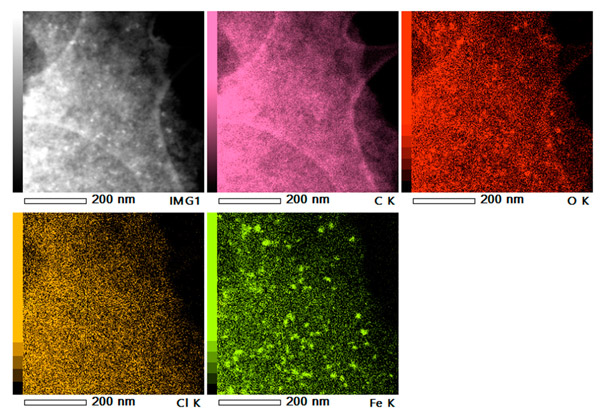

　　圖2：在掃描透射電子顯微鏡中使用能量色散X射線光譜學對活性炭載鐵催化劑進行化學作圖。該圖揭示了鐵很可能以氧化鐵的形式存在于碳表面，因為鐵和氧出現(xiàn)在相同的位置。

　　未載入活性炭催化生產(chǎn)糠醛

　　轉(zhuǎn)化測試對沒有任何載體或催化劑的對照實驗。這種所謂的自催化能夠在1.5小時內(nèi)在160°C下產(chǎn)生12%的糠醛收率和18%的木糖轉(zhuǎn)化率。自催化基于高溫和高壓，其中水的離解常數(shù)增加。此外，在反應過程中可能會形成有機酸(例如甲酸和乳酸)，從而進一步催化水解反應。然而，160℃的反應溫度和1.5小時的反應時間代表相當溫和的條件，因此僅獲得低轉(zhuǎn)化率和產(chǎn)率。

　　活性炭載金屬催化生產(chǎn)糠醛

　　選擇反應介質(zhì)后，使用載金屬的活性炭催化劑。用于糠醛生產(chǎn)。在糠醛產(chǎn)率中，催化劑之間存在差異，且產(chǎn)率在33%至68%之間變化。盡管木糖轉(zhuǎn)化幾乎完成，但是氯化鉻和氯化鋁的糠醛收率最低。因此，在所有催化劑中，它們的選擇性(分別為34%和38%)最差。與鉻或鋁相比，氯化錫和氯化鋅的糠醛收率略高，其選擇性也更高(分別為46%和48%)。然而，使用氯化鐵作為催化劑，糠醛的收率(68%)和選擇性(70%)最高。許多次測試已經(jīng)表明的FeCl 3產(chǎn)生在水介質(zhì)中的最高產(chǎn)量糠醛相對于其他金屬鹵化物。用載鐵活性炭在我們的測試中獲得了68%的糠醛收率。總結做過的測，用活性炭負載鐵使用化學活化法在鐵浸漬之前和之后都產(chǎn)生了很好的糠醛收率。

　　在活性炭負載鐵催化木糖向糠醛的轉(zhuǎn)化的測試中，我們制備了三種不同的活性炭載體和五種不同的催化劑，并在糠醛生產(chǎn)中進行了研究。在相似的條件下，使用含更多鐵的活性炭催化劑的結果較低(54%收率，93%轉(zhuǎn)化率和60%選擇性)。載入鐵的量不正確會降低糠醛收率，木糖轉(zhuǎn)化率和選擇性。根據(jù)催化劑的特性，鐵在非均相催化劑表面上呈氧化鐵形式，與FeCl 3相比，可能對其催化活性產(chǎn)生積極影響。此外，在活性炭載鐵的表面檢測到羥基，這會增加催化劑布朗斯臺德酸位，因此可以增加糠醛的生產(chǎn)。

本文鏈接：http://www.tourinmed.com/hangye/hy914.html

查看更多分類請點擊：公司資訊    行業(yè)新聞    媒體報導    百科知識
